山型卡在剪力墙穿墙施工中的灵活应用与配件使用
山型卡在剪力墙穿墙施工中的灵活应用与配件使用基础定义

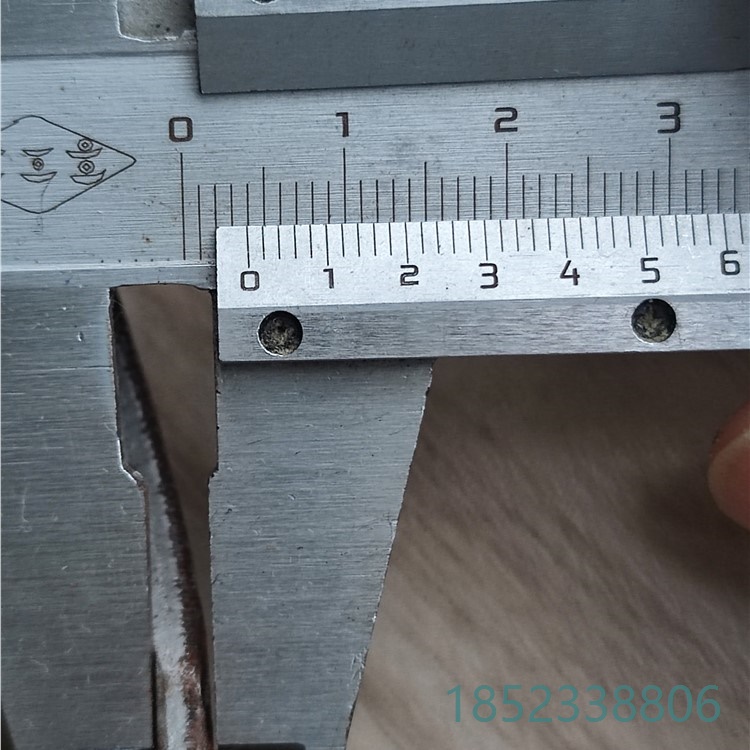

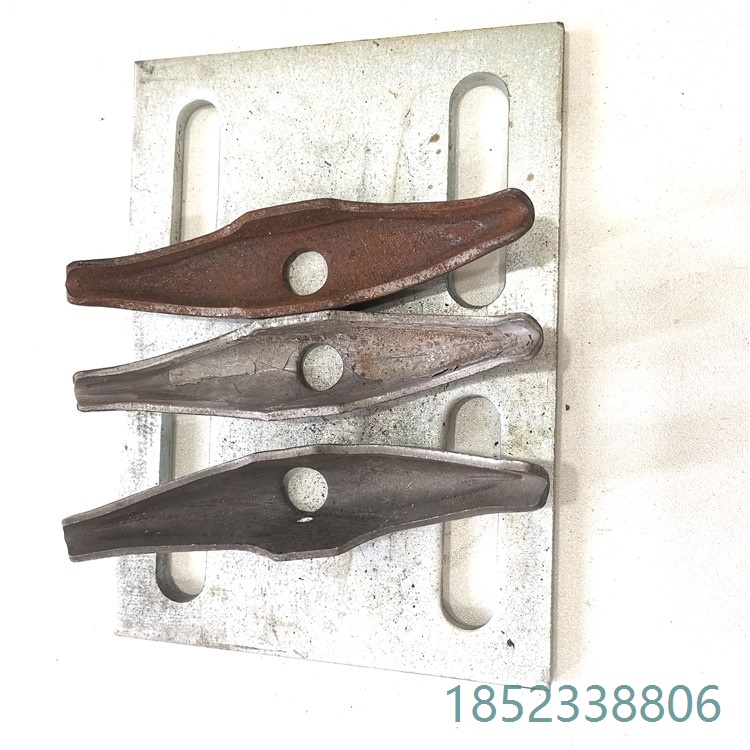

山型卡是一种用于混凝土模板工程中的紧固配件，其外形类似山字形，主要功能是在剪力墙穿墙施工中固定对拉螺栓，确保模板在混凝土浇筑过程中保持稳定。山型卡与穿墙螺杆、螺母、垫片等配件配合使用，通过卡住螺杆端部，分散模板承受的侧压力，防止模板变形或位移。在剪力墙施工中，山型卡的灵活应用体现在其能够适应不同墙体厚度和模板布置需求，通过调整配件组合，实现、安全的模板加固。其核心作用是提升施工效率，减少材料浪费，并墙体成型质量。
核心特征
- 结构坚固耐用：山型卡通常采用优质钢材冲压成型，具有高强度和高刚性，能够承受混凝土浇筑时产生的较大侧压力，不易变形或断裂。
- 安装便捷：山型卡设计有卡槽和定位孔，可直接卡入穿墙螺杆，配合螺母快速锁紧，无需复杂工具，节省施工时间。
- 适配性强：山型卡适用于多种规格的穿墙螺杆（如直径12mm、14mm、16mm），并能与不同厚度的剪力墙模板系统兼容，灵活调整间距和数量。
- 可重复使用：山型卡在正常施工条件下可多次周转使用，维护简单，降低长期施工成本。
- 安全性能可靠：山型卡通过分散压力，减少模板局部受力集中，有效防止爆模或涨模事故，保障施工人员安全。
基础应用场景
在标准剪力墙穿墙施工中，山型卡主要用于普通住宅、商业建筑等常规项目。例如，在浇筑厚度为200mm300mm的剪力墙时，施工人员会沿墙体水平方向按600mm800mm间距布置穿墙螺杆，每根螺杆两端各安装一个山型卡，配合垫片和螺母锁紧模板。山型卡通过卡住螺杆，将模板侧压力均匀传递螺杆，确保墙体垂直度和平整度。实例：在某高层住宅项目中，使用山型卡配合直径14mm穿墙螺杆，模板加固后浇筑混凝土，墙体表面平整度偏差控制在3mm以内，无漏浆或变形问题。
进阶应用场景
在复杂或特殊剪力墙施工中，山型卡的灵活应用进一步体现。例如，在墙体厚度变化较大（如从300mm过渡到500mm）或存在预留孔洞、管道穿墙的位置，施工人员可通过调整山型卡与配件的组合，实现局部加固。具体做法为：在墙体变截面处，使用加长穿墙螺杆，并在螺杆两端增加山型卡数量（如每端使用两个山型卡背靠背安装），以增强承载能力。此外，在弧形或异形剪力墙施工中，山型卡可与可调式模板夹具配合，通过旋转卡槽方向适应曲线模板的弧度。实例：在某地铁车站地下连续墙施工中，墙体厚度为800mm，且包含多个预留管道孔。施工方采用山型卡与高强度穿墙螺杆组合，在孔洞周边加密布置（间距缩小400mm），并搭配专用垫片，成功避免了模板局部鼓包，墙体成型后满足防水要求。
实践要点
- 选型匹配：根据剪力墙厚度和混凝土侧压力计算，选择合适规格的山型卡（如轻型或重型），确保其承载能力满足要求。一般重型山型卡用于墙体厚度超过400mm或浇筑高度较大的场景。
- 配件完整性：山型卡必须与穿墙螺杆、螺母、垫片等配件配套使用。螺母需拧紧规定扭矩（通常为40-60N·m），垫片应平整无锈蚀，避免压力集中导致山型卡滑脱。
- 间距控制：山型卡沿墙体水平间距不宜过大，通常为500-800mm；竖向间距根据模板刚度调整，一般不超过600mm。在墙体转角或洞口边缘，应适当加密布置。
- 安装顺序：先固定模板一侧，穿入螺杆并安装山型卡，再封闭另一侧模板，后拧紧螺母。确保山型卡卡槽卡入螺杆，无松动或偏斜。
- 拆除与保养：混凝土强度达到拆模要求后，先松开螺母，取下山型卡，再拆除模板。山型卡使用后应清理表面混凝土残渣，涂刷防锈油，分类存放以备下次使用。
- 质量检查：浇筑前应逐根检查山型卡锁紧情况，确认无遗漏或松动。浇筑过程中需安排专人巡查，发现异常及时加固。
行业发展趋势
随着建筑工业化的发展，山型卡在剪力墙穿墙施工中的灵活应用与配件使用正朝着标准化和智能化方向演进。一方面，行业开始推广通用型山型卡，其尺寸和卡槽设计更统一，便于在不同工地间周转，减少配件采购种类。另一方面，部分企业研发了带锁紧指示功能的山型卡，通过颜色变化或机械标记提示螺母是否拧紧到位，降低人为失误风险。此外，山型卡与新型模板体系（如铝合金模板、塑料模板）的兼容性也在提升，例如针对铝合金模板的薄壁特点，山型卡增加了防滑齿纹，减少模板划伤。未来，山型卡可能集成传感器技术，实时监测模板受力数据，并通过无线传输施工管理系统，实现动态调整。这些趋势将进一步提高剪力墙施工的安全性、效率和质量，推动山型卡在复杂工程中的更广泛应用。
