穿墙山型卡在木工支模中的应用与灵活使用技巧
穿墙山型卡在木工支模中的应用与灵活使用技巧基础定义

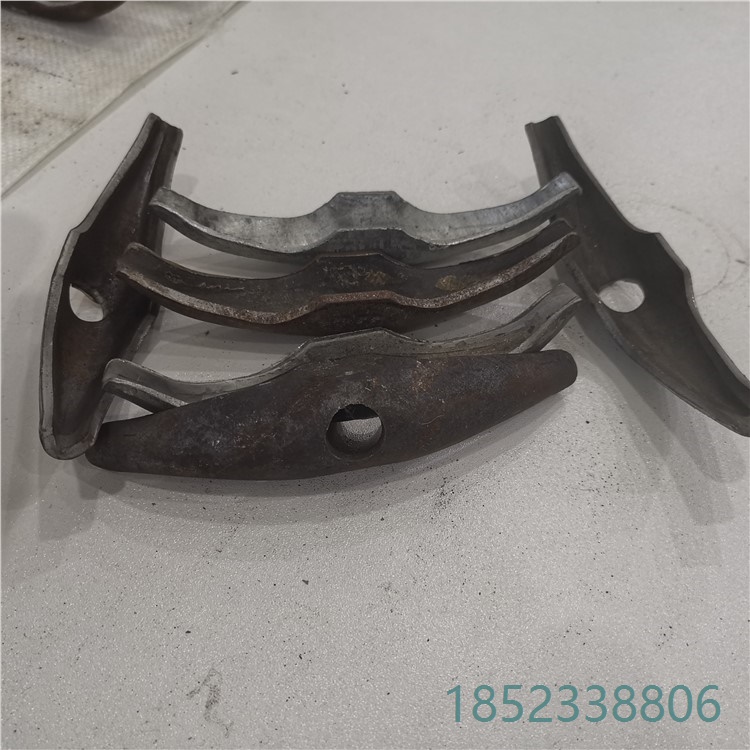

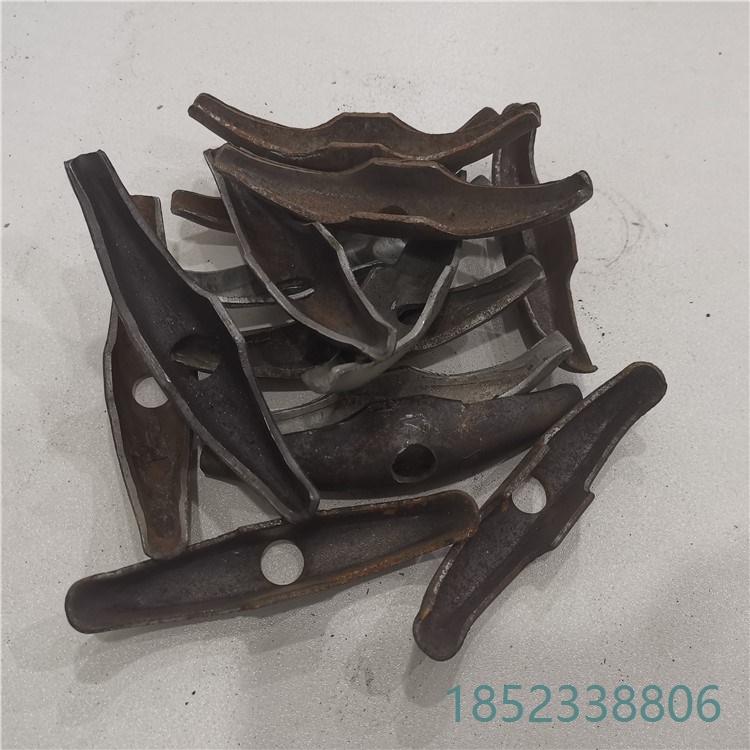

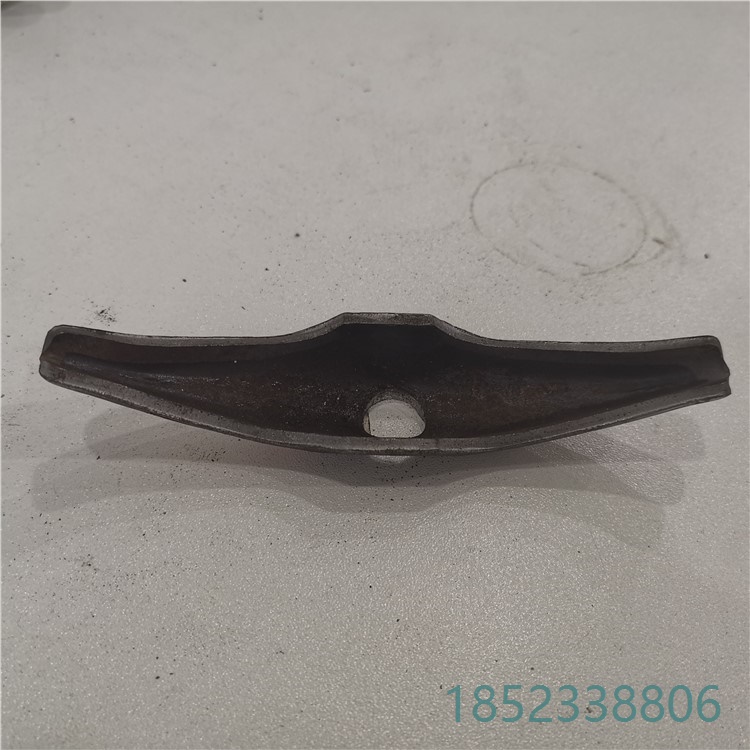

穿墙山型卡是一种用于混凝土结构模板加固的专用五金件，其外形类似汉字“山”，由优质碳素结构钢经冲压成型并表面镀锌处理制成。在木工支模作业中，穿墙山型卡的主要功能是与穿墙螺杆、钢管或方木配合，将两侧模板牢固锁紧，承受混凝土浇筑时产生的侧压力。其核心工作原理是通过山型卡两端的卡槽卡住钢管或方木，中间孔洞穿入螺杆，借助螺母拧紧产生的轴向力，将模板体系紧密固定。相比传统铁丝绑扎或木楔加固方式，穿墙山型卡在木工支模中的应用与灵活使用技巧显著提升了模板系统的整体稳定性和拆装效率，是现代建筑施工中不可或缺的标准化配件。
核心特征
- 结构强度高：采用厚度4-6毫米的钢板冲压成型，屈服强度不低于235兆帕，可承受混凝土浇筑时产生的巨大侧压力，单卡承载力通常可达30-50千牛。
- 防锈耐久性：表面经过热镀锌或电镀锌处理，锌层厚度均匀，能有效抵抗潮湿环境中的腐蚀，延长使用寿命，可重复使用50次以上。
- 标准化尺寸：常见规格有60毫米、80毫米、100毫米等系列，适配不同直径的穿墙螺杆（如12毫米、14毫米、16毫米），卡槽宽度与常用钢管（48.3毫米）或方木（50毫米）匹配良好。
- 快速拆装特性：山型卡两端对称的卡槽设计，使工人无需辅助工具即可快速卡入或脱出钢管，相比传统扣件式连接，单点加固时间可缩短约40%。
- 经济性：单只价格低廉，且可周转使用，综合成本低于一次性对拉螺栓，尤其适合大型模板工程。
应用场景
基础应用场景
在常规建筑结构施工中，穿墙山型卡在木工支模中的应用与灵活使用技巧主要体现在墙体、柱子和梁的模板加固环节。例如，在高层住宅的剪力墙支模时，模板安装完成后，按设计间距（通常竖向间距450-600毫米，水平间距600-750毫米）放置钢管背楞，然后将山型卡卡住钢管，穿入螺杆并拧紧螺母。具体操作实例：某标准层高3米的剪力墙，采用15毫米厚胶合板模板，配合50×100毫米方木做次楞，48.3毫米钢管做主楞，使用M14穿墙螺杆和80型山型卡，每平方米布置约4-5套，浇筑后墙体垂直度偏差控制在3毫米以内。此应用场景中，山型卡的灵活使用技巧在于根据模板厚度调整螺杆外露长度，确保螺母拧入螺杆丝扣，避免滑丝。
进阶应用场景
在复杂结构或特殊工况下，穿墙山型卡在木工支模中的应用与灵活使用技巧需要结合现场条件进行优化。例如，在弧形墙体、变截面柱或电梯井筒体支模时，传统直线型背楞无法贴合，此时可利用山型卡与方木或槽钢组合，形成可调节的弧形加固体系。具体实例：某体育场弧形看台墙体，墙体厚度变化从200毫米500毫米，采用弧形方木作为主背楞，山型卡配合加长螺杆穿过不同厚度区域，通过调整螺母松紧度使模板与弧形面紧密贴合。另一个进阶技巧是在大跨度梁底模加固中，使用双山型卡并排布置，增加受力点，防止梁底模板在混凝土浇筑时产生下挠。此外，在模板拼缝处，可采用山型卡斜向交叉加固，利用其卡槽旋转功能，实现多角度锁定，有效拼缝错台。
实践要点
- 螺杆与山型卡规格匹配：务必确保穿墙螺杆直径与山型卡中心孔洞直径一致，间隙不超过1毫米。例如，M14螺杆应孔径14.5毫米的山型卡，过大间隙会导致受力偏心，降低加固效果。
- 螺母扭矩控制：使用扭力扳手时，建议扭矩控制在40-60牛·米。扭矩过小会导致模板松动，过大则可能压坏模板或使螺杆产生塑性变形。经验方法：拧紧后山型卡与钢管接触面无明显缝隙，且模板表面无凹陷。
- 山型卡间距计算：根据混凝土侧压力计算公式（F=0.22γc t0 β1 β2 V^(1/2)），结合模板刚度，确定山型卡的大间距。普通混凝土（坍落度120-180毫米）浇筑速度2米/小时时，山型卡竖向间距不宜超过600毫米，水平间距不宜超过800毫米。
- 重复使用检查：每次拆模后，需检查山型卡是否存在变形、裂纹或严重锈蚀。变形量超过2毫米或出现裂纹的应立即报废，锈蚀严重的需除锈后重新镀锌处理。
- 特殊部位加强：在模板底部（距地面200毫米范围内）和门窗洞口两侧，山型卡间距应加密原间距的50%-70%，因为这些区域承受的侧压力和应力集中现象更为显著。
行业发展趋势
随着建筑工业化与施工理念的推广，穿墙山型卡在木工支模中的应用与灵活使用技巧正呈现以下发展方向。，材料升级：高强度合金钢和耐候钢逐渐替代普通碳钢，使山型卡在保持相同承载力的前提下厚度减薄20%-30%，减轻自重，提升工人操作舒适度。第二，智能化集成：部分开始研发内置压力传感器的智能山型卡，能够实时监测螺杆拉力，并通过无线模块传输施工管理平台，实现支模体系受力状态的可视化监控，有效预防胀模事故。第三，标准化体系完善：行业正在推动山型卡与盘扣式脚手架、钢框模板等新型模架系统的兼容性设计，形成统一模数，减少配件种类，提高周转效率。第四，回收技术：针对废旧山型卡，开发了低温破碎与磁选分离工艺，实现钢材与镀锌层的回收，回收率可达95%以上，符合循环经济要求。未来，穿墙山型卡在木工支模中的应用与灵活使用技巧将更加注重与BIM（建筑信息模型）技术的结合，通过三维模拟优化山型卡布置方案，减少现场试错成本，推动模板工程向精细化、数字化方向持续迈进。
