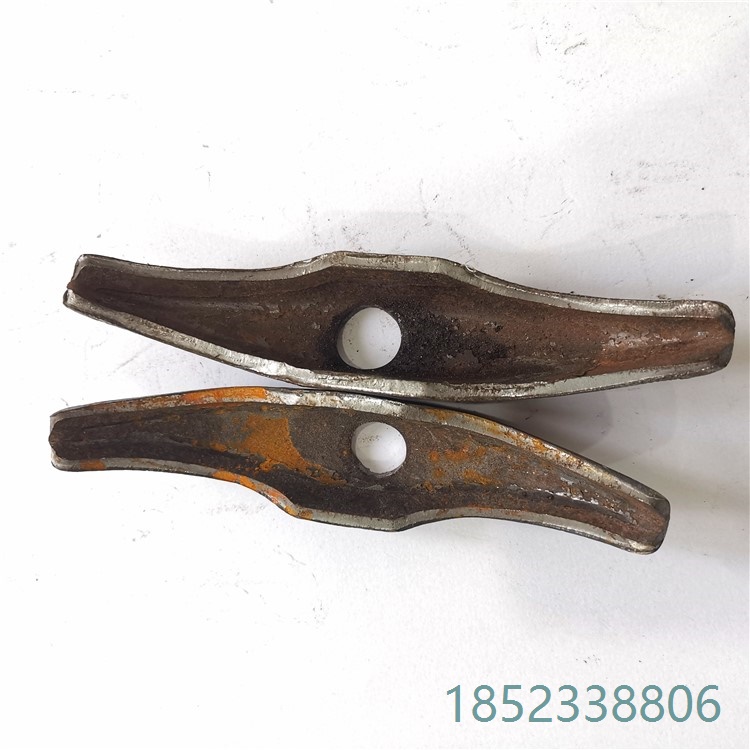

4-145穿墙山型卡 木工支模丝杆 长度可定制切割

4-145穿墙山型卡与木工支模丝杆的专业知识解析

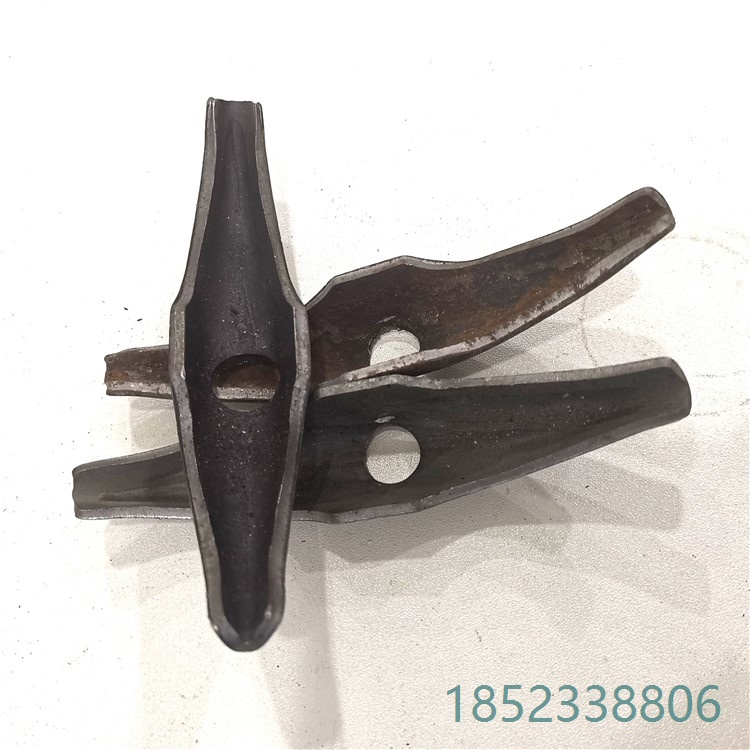

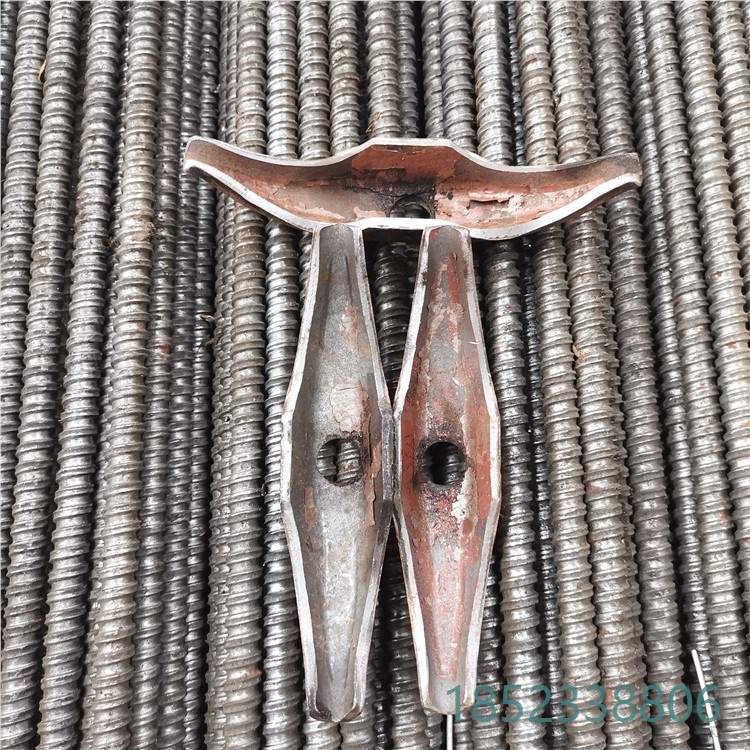

在建筑模板支撑体系中，4-145穿墙山型卡和木工支模丝杆是关键的连接与紧固组件。4-145穿墙山型卡通常指其卡口宽度为4厘米、长度为145毫米的规格，用于固定模板与对拉丝杆。木工支模丝杆则作为受力杆件，穿过墙体两侧模板，通过山型卡和螺母锁紧，确保混凝土浇筑时模板不位移。两者配合使用，能有效控制墙体厚度和垂直度。随着工程需求多样化，长度可切割功能成为提升施工效率与材料利用率的重要手段。

核心特征

• 高强度材质：4-145穿墙山型卡多采用优质碳素钢或合金钢制造，经热处理后硬度与韧性平衡，能够承受混凝土侧压力而不变形。木工支模丝杆通常使用Q235或45号钢，具备良好的抗拉强度。
• 精准尺寸配合：山型卡的卡槽宽度与丝杆直径严格匹配，4-145规格的卡口宽度为4毫米，适配直径12毫米14毫米的丝杆，确保锁紧时无松动。丝杆表面常轧制螺纹，螺纹间距均匀，与螺母配合顺畅。
• 长度可切割：木工支模丝杆可根据墙体厚度、模板层数及施工余量进行切割。工厂或现场使用专用切割设备，将标准长度（如3米或6米）的丝杆裁切为所需尺寸，减少材料浪费。切割后端面需打磨光滑，便于安装螺母。
• 防锈处理：为应对潮湿施工环境，山型卡和丝杆表面通常进行镀锌、发黑或涂防锈油处理，延长使用寿命。镀锌层厚度一般不低于8微米，能抵抗碱性混凝土的腐蚀。
• 可重复使用：在正确拆模和保养条件下，4-145穿墙山型卡和丝杆可周转使用20次以上。每次使用后需清理残留混凝土，检查螺纹和卡口是否磨损，及时更换失效件。

应用场景

基础应用场景

在住宅楼、商业建筑等常规混凝土墙体施工中，4-145穿墙山型卡和木工支模丝杆是标准配置。例如，施工厚度为200毫米的剪力墙时，长度约为350毫米的丝杆（墙体厚度200毫米+两侧模板各18毫米+山型卡与螺母余量约10毫米），配合4-145山型卡，按间距450毫米600毫米布置。操作时，先将丝杆穿过模板预留孔，在两侧套上山型卡和螺母，用扳手均匀拧紧，使模板紧密贴合。此方案可墙体成型后表面平整，垂直度偏差控制在3毫米以内。

进阶应用场景

在异形结构或特殊工程中，长度可切割功能发挥关键作用。例如，地下室防水墙施工时，墙体厚度可能达到400毫米，且需在丝杆中部加装止水片。此时，需长度为550毫米的丝杆，并在工厂预焊止水片。现场安装时，丝杆穿过模板后，使用4-145山型卡锁紧，止水片埋入混凝土中，阻断渗水路径。另一个案例是弧形墙体施工，模板需分段拼装，丝杆长度需根据弧形半径计算。例如，半径5米的弧形墙，每段模板接缝处丝杆长度可能相差20毫米，通过切割可避免现场临时修整，提高安装精度。此外，在高层建筑转换层施工中，梁柱节点钢筋密集，标准长度丝杆无法穿过，需短丝杆（如200毫米长），仅连接局部模板，配合山型卡形成临时支撑，待混凝土凝固后拆除。

实践要点

• 测量与计算：切割前，需测量墙体厚度、模板厚度、山型卡厚度及螺母高度。丝杆总长度计算公式为：墙体厚度 + 2倍模板厚度 + 2倍山型卡厚度 + 2倍螺母厚度 + 施工余量（通常10-20毫米）。余量用于调整螺母拧紧程度，避免丝杆端部顶住山型卡。
• 切割与处理：使用无齿锯或带锯切割丝杆，切割速度应缓慢，防止高温导致螺纹变形。切割后需用锉刀或角磨机去除端部毛刺，并用螺纹规检查螺纹是否完整。若采用现场切割，需准备专用夹具固定丝杆，确保切口垂直。
• 安装顺序：先安装一侧模板并临时固定，将丝杆穿过模板孔，再安装另一侧模板。套上山型卡时，确保卡槽卡入丝杆螺纹根部，然后用手预紧螺母，后用扭矩扳手按设计扭矩（通常为100-150牛·米）对称拧紧。拧紧顺序应从中间向两侧展开，避免模板局部应力集中。
• 检查与调整：混凝土浇筑前，使用激光测距仪或靠尺检查模板垂直度和接缝平整度。若发现丝杆松动或山型卡偏移，应重新调整螺母。浇筑过程中，安排专人观察模板动态，若有异常响动或位移，立即停止浇筑并加固。
• 拆模与回收：混凝土强度达到设计值70%以上方可拆模。先拆除螺母和山型卡，再抽出丝杆。回收的丝杆需用钢丝刷清理螺纹上的混凝土，涂刷防锈油后分类存放。磨损严重的丝杆（螺纹高度减少超过1毫米）应报废处理。

行业发展趋势

随着建筑工业化进程加快，4-145穿墙山型卡和木工支模丝杆的化服务日益普及。一方面，工厂预切割与预组装模式逐渐取代现场加工，通过BIM技术提前模拟模板与丝杆布置，生成的切割清单，由工厂集中生产后配送工地，减少现场切割噪音和粉尘。另一方面，新型表面处理技术如达克罗涂层正在推广，其耐腐蚀性比传统镀锌提高3-5倍，适用于沿海或化工环境。此外，智能化监测设备开始应用于支模体系，例如在丝杆端部安装无线应变传感器，实时监测受力状态，异常时自动报警。在材料领域，高强钢（如屈服强度600兆帕级）丝杆的应用增加，可在相同承载力下减小丝杆直径，节省钢材并减轻自重。未来，模块化、可重复利用的支模体系将更依赖标准化尺寸的山型卡和丝杆，但切割仍将是应对非标结构的必需能力，推动行业向更精准、和的方向发展。
